Hoy nos encontramos con un elemento KNX de los mas completos que hay en el mercado, si lo queremos definir podríamos decir que es un detector de presencia con un sensor de luminosidad para una instalación de techo, con un área de detección de 360º y hasta 30 m de diámetro. Muchos estaréis pensando seguramente “si si todo esto muy bonito, pero como funciona esto”, para eso estamos nosotros aquí. En el día de hoy pondremos un escenario e intentaremos enseñarte como hacer funcionar este detector e implementarlo en tu sistema.

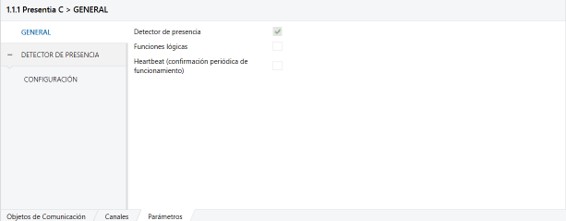

Vamos a poner el caso de que queremos controlar una oficina con nuestro detector. Primeramente, una vez importado en nuestro proyecto ETS, en la pestaña de parámetros encontramos estas funciones:
Por el momento para lo que queremos hacer funcionar con la función de detector de presencia nos valdrá, una vez activado, en la pestaña desplegable de la izquierda, podremos configurar los canales binarios que vamos a utilizar, los canales de regulación de luz constantes y también la posibilidad de habilitar la función día/noche, y el objeto de detección de ocupación.
Para la función que vamos a realizar será el encendido de dos canales con ambas regulaciones de luz. Habilitamos por ello Canal 1, Canal 2 y Regulación de luz constante 1 y Regulación de luz constante 2.
Una vez habilitado se nos mostrara todos los siguientes objetos de comunicación. Pero antes de continuar con la asociación de direcciones de grupo, vamos a mirar los parámetros de los canales activados y de regulación de luz constante.
Ya que los canales 1 y 2 será idénticos y el canal de luz de regulación constante 1 y 2 también, pondremos los mismos parámetros en las dos.
Para los canales 1 y 2 los valores se mantendrán iguales, exceptuando una pestaña la cual no está seleccionada que se llama DEPENDIENTE DE LA LUMINOSIDAD, una vez seleccionada el parámetro que tocaremos será UMBRAL DE DETECCIÓN poniendo 500 Lux.
Por otro lado, los canales de regulación de luz constante 1 y 2, mantendremos los valores de defecto que nos da el programa.
(CANAL 1.)
Retomando la programación, una vez parametrizado los canales del detector, deberemos empezar a crear las direcciones de grupo pertinentes. En nuestro caso hemos hecho lo siguiente:
Creamos unas direcciones de grupo de ON/OFF (1 bit) para los dos canales que tenemos binarios y dos direcciones de grupo de REGULACIÓN (1 byte) para los canales de regulación constante. Porque como debéis saber no se deben combinar grupos de diferentes tamaños de información.
También deberías crear dos direcciones de grupo más para los estados de las luminarias para que el detector funcione correctamente.
Una vez hecho esto deberemos agrupar los objetos de comunicación con sus respectivas direcciones de grupo. A continuación, se adjuntarán el grupo de ON/OFF del canal 1, en grupo de REGULACIÓN DEL CANAL 1 y un estado del ON/OFF y de REGULACIÓN.
(ON/OFF CANAL 1)
(REGULACIÓN CANAL 1)
(ESTADO ON/OFF CANAL 1)
(ESTADO REGULACIÓN CANAL 1)
Después de ver toda esta programación su detector debería funcionar como hemos estado comentando en este post. Si tiene cualquier duda, contacte con nosotros y le intentaremos ayudar en lo que sea posible. A continuación, le adjunto el manual de los dispositivos que hemos utilizado, por si le fueran útiles.
